久久久久欧美国产高潮-大尺度无遮挡激烈床震网站-色哟哟精品网站在线观看-性欧美视频videos6一9

樹(shù)脂-泡沫鋁復(fù)合材料制備及性能研究（十四）

2.5.3 PU-PUR澆鑄體拉伸性能分析 (A)

(1)PU-PUR  澆鑄體拉伸應(yīng)力-應(yīng)變曲線分析

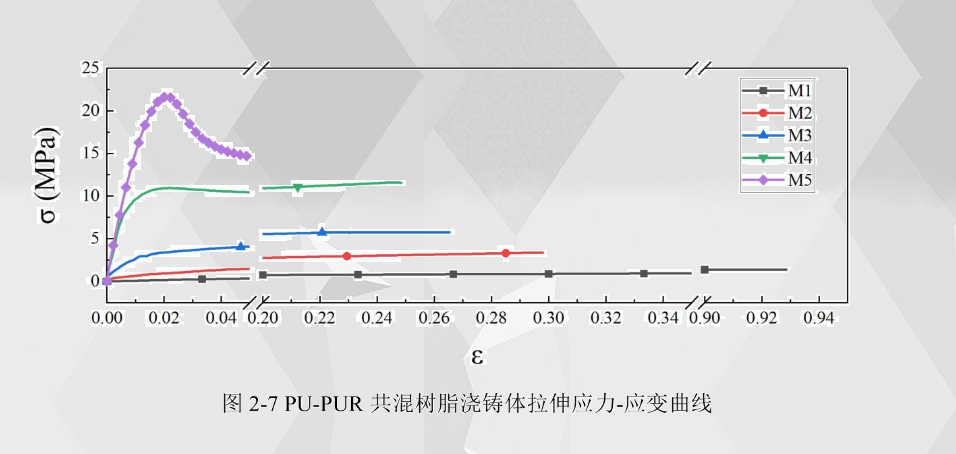

通過(guò)數(shù)值計(jì)算得到PU-PUR共混樹(shù)脂澆鑄體的拉伸應(yīng)力-應(yīng)變曲線如圖2-7所示。從曲線中可以看出，隨著聚脲所占比例的不斷增加，拉伸應(yīng)力-應(yīng)變曲線開(kāi)始表現(xiàn)出更多的塑性形變特征，曲線上出現(xiàn)屈服階段，在M3、M4和M5中，即聚脲成分占共混樹(shù)脂比例達(dá)到50%及以上時(shí)屈服階段表現(xiàn)地更明顯。同時(shí)由于聚脲所占比例的增加帶來(lái)硬段成分的增加，使得拉伸試樣相比于較低聚脲含量的樹(shù)脂澆鑄體所能承受的拉伸位移更短。
